核医学成像有哪些设备类型？核医学成像原理

更新时间：2024-07-30 11:37:42 关键词：核医学成像

　　核医学成像设备是核医学中用于显示人体内部器官功能和病理状态的重要工具。这些设备利用放射性同位素技术，通过探测器接收并处理放射性信号，生成反映人体内部结构和功能的图像。以下是对核医学成像设备的详细介绍：

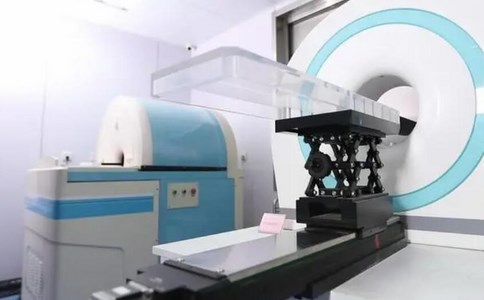

核医学成像

　　一、主要设备类型

　　γ相机（Gamma Camera）

　　概述：γ相机是核医学成像设备之一，由Anger于1957年发明，称为Anger相机。它主要用于探测γ射线。

　　应用：广泛用于核医学诊断，如肿瘤、心脏、脑血管等疾病的检查。

　　单光子发射计算机断层成像（SPECT）

　　概述：SPECT是20世纪80年代成熟使用的成像设备，用于探测γ射线。它可以提供比γ相机更详细的断层图像。

　　类型：包括心脏型SPECT、乳腺型γ相机、双探头型SPECT/CT、全环型SPECT/CT等。

　　应用：在心脏病学、神经病学、肿瘤学等领域有广泛应用。

　　正电子发射计算机断层成像（PET）

　　概述：PET是20世纪90年代成熟使用的成像设备，用于探测511keV双光子。它具有较高的灵敏度和空间分辨率。

　　应用：在肿瘤、神经、心血管等重大疾病的早期发现和诊断中发挥着重要作用。

　　PET/CT

　　概述：PET/CT是PET和CT的结合体，它将功能图像和解剖图像有机融合，提供诊断信息。

　　应用：广泛应用于肿瘤学、神经病学、心脏病学等领域。

　　PET/MR

　　概述：PET/MR是PET和MR的结合体，它结合了PET的功能信息和MR的软组织对比度，提供更高质量的图像。

　　应用：在神经系统疾病、肿瘤学等领域具有独特的优势。

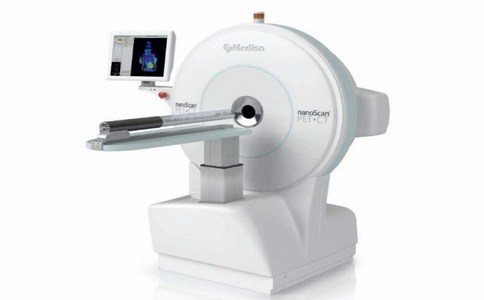

核医学成像

　　二、设备组成

　　核医学成像设备主要由硬件系统和软件系统组成：

　　硬件系统

　　探测器环（探头）：包括闪烁探测器、半导体探测器等，用于接收放射性信号。

　　电子线路部分：用于处理探测器输出的电信号。

　　机架：支撑和固定探测器等部件。

　　扫描床：供患者躺卧进行扫描。

　　计算机：用于数据采集、图像重建和显示。

　　软件系统

　　数据采集软件：用于从探测器接收数据。

　　校正软件：对采集的数据进行校正，以提高图像质量。

　　图像重建软件：利用计算机算法对采集的数据进行重建，生成图像。

　　图像显示软件：将重建后的图像显示在监视器上。

　　图像处理软件：对图像进行进一步处理，如增强、滤波等。

　　质控软件：用于设备的质量控制和维护。

　　三、成像原理

　　核医学成像的基本原理包括示踪原理、容积采集和计算机重建：

　　示踪原理：将放射性药物（显像剂、分子探针、示踪剂）注入体内，参与特定的生物过程（结合、转运、代谢、排出等）。

　　容积采集：探测器环形360°采集核素发出的γ射线，信息包含定位（方位）、数量、时间（TOF）。

　　计算机重建：采集的数据经计算机重建得到放射性药物在体内分布的3D图，并通过图像显示软件呈现出来。

　　四、技术进展

　　近年来，核医学成像设备在探测器技术、图像处理技术等方面取得了显著进展。例如，CZT（碲锌镉）探测器的引入提高了图像质量；飞行时间（TOF）技术提升了PET成像的灵敏度和空间分辨率；数字光子计数器（DPC）等新型探测器技术的研发也为核医学成像带来了新的可能性。
