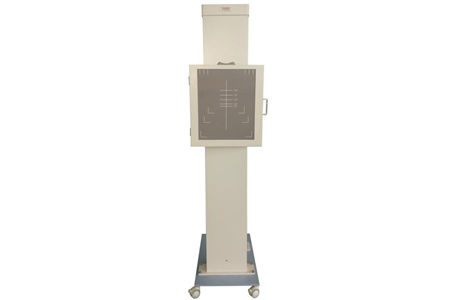

华锐电动摄片架（移动免安装）

一、概述

 立式摄片架是X射线机的附属设备，利用医疗机构已有的医用X射线机与本装置的组合作用，对人体的头部、胸部、腹部、盆腔等部位进行摄片检查，达到诊断病灶的目的。

本产品的通用名称是摄片架。

本款摄片架增加了电动装置，实现了摄片盒通过摇控装置调节上下运动，实现*准定位；也就是电动摄片机

增加了可移动底座装置，根据医疗机构的需要，本设备可以灵活移动至所需不同位置。

二、结构及技术参数

1. 结构

  本装置由立柱组件、摄片盒组件、电动装置、移动装置等几部分组成。

2. 技术参数

（1）摄片架行程不小于1000mm；

（2）承装摄片暗盒*大尺寸：356mm×432mm（14〞×17〞）；

三、安装和使用方法

3.1. 安装操作

3.1.1将立柱放平后，将底座的四个螺孔与立柱底部的四个φ8.5的通孔*心对准后，用四颗M8的螺丝拧紧即可（图1）所示,同时立柱与底座底部的标签两箭头正对。（如放大图所示）

移动底座                       局部放大图                                                                                                                                                                              局部放大图

             图3.1

3.1.2将本装置慢慢立起，放置于距球管180cm的平整硬质地面上，使摄片盒垂直*心与球管*心重合，保持摄片的*佳清晰度；

3.1.3调整位置后，将前面两刹车轮锁住，此时将可以摄片。（刹车轮操作方法见3.2）

3.1.4按动遥控装置开关，调整摄片盒至适宜高度。（遥控装置使用方法见3.3）

3.1.5打开摄片盒盒门，将选用的片盒卡入摄片盒内，即可进行摄片。

3.2刹车轮操作方法：

3.2.1.刹车轮外形及刹车轮开关键如图3.2.1所示；当按一下刹车开关键时，如图3.2.2所示为刹车轮打开状态---开关键底部位置绿色部队减少时，轮子为自由状态；此时，可以调整移动底座至所需位置；

3.2.2.当再次按一下刹车轮开关时，图3.2.3所示,开关键底部位置绿色部分增多时，轮子为锁紧状态，此时移动装置被锁住，本装置将无法移动；

                 刹车轮外形                              刹车轮打开状态

             3.2.1 刹车轮外形                         图3.2.2 刹车轮打开状态

                刹车轮锁止状态

              图3.2.3 刹车轮锁住状态

3.3. 遥控装置使用方法

按动遥控器，使摄片盒沿着推杆上升或者下降移动至所需要位置，即可开始摄片。

无线摇控器按键操作说明：按一下上升键（或者下降键）按钮，摄片盒上升（或者下降），按暂停键，摄片盒将停止移动；按此方法调整摄片盒的位置。（如下图3.4.a）

有线遥控器按键操作说明：按一下左键上升键（或者右键下降键）按钮，摄片盒上升（或者下降），再按一下上升键（或者下降键）按钮，摄片盒将停止移动；按此方法调整摄片盒的位置。（如下图3.4b）

无线遥控器                                  有限遥控器

3.3a无线摇控器                        3.3b 有线遥控器

四、结构图

摄片架背面图                   摄片架正面图

4.1摄片架背面局部图                          4.2摄片架正面图

五、注意事项

5.1. 安装时力求摄片盒垂直*心与球管的重合度保持一致，否则会出现一边明一边暗的现象；

5.2. 确保会聚距离在180cm左右，以保持摄片的清晰度；

5.3. 注意每月更换无线摇控器内电池，长时间不用，拿出电池；

5.4. 控制器注意防水、防潮；

5.5. 严禁外力推、拉、挤压推杆，致使推杆变形而无法正常使用；

5.6. 移动装置底座上不可站人，以防滑动摔倒。

六、 运输和储存环境条件

在运输或储存包装状态下，设备*须能在不超下列范围的环境条件下放置15周以上；

温度   -40℃～55℃；

湿度   ≤90﹪；

大气压力  500kpa～1060kpa；

储存在无腐蚀气体和通风良好的室内；

运输过程保护好电机及推杆，防止挤压、碰磕而损伤电机及推杆。

七、 维修及保养说明

7.1. 维修

（1）设备维修的有关规定，维修人员*须遵守。未经我方授权的维修人员，不得擅自维修设备；

（2）设备维修后，使用前*须检查所有与*全有关的装置；

（3）定期检查导轨、滑块等传动部件，适量加润滑脂。

加油方法：将如下图7.1所示，滑块1两端均已安装一注油嘴2，将专用油枪与注油嘴2连接；即可加注润滑脂；

 注油嘴

 7.1 注油嘴

7.2. 保养

产品在使用过程中应注意保养，以确保产品正常工作，充分发挥其效能。

（1）机房经常保持清洁、干燥，经常擦拭各运动轨道表面，不得有尘土和杂物；

（2）按使用频次，定期检查导轨、滑块、推杆等相对运动部件，滑块内适量注入润滑脂。

（3）定期检查电机，控制器、摇控器等状态，确认完好。

7.3. 建议

（1）无线摇控器电池每月更换一次，如长时间不用取出电池存放；

（2）控制器表面要防水、防潮；

（3）定期检查摇控器，开关键无效时及时更换。

（4）产品发生故障后应由专业人员检修。
