华锐简易摄片架

一、 简易胸片架是利用医疗机构已有的医用 X 射线机与本装置的组合作用，对人

体的头部、胸部、腹部、盆腔等部位进行摄片检查，达到诊断病灶的目的。

二、 结构及技术参数

1. 结构

本装置由支架、滑轨、片匣三部分组成。

2. 技术参数

（1） 摄片盒*大行程 1100mm；

（2） *大摄片尺寸：356mm×432mm（14〞×17〞）；

三、 安装和使用

1. 安装

将本装置放置于距球管 180cm 的平整硬质地面上，使摄片盒垂直*心与球

管*心重合。

2. 使用

松开片匣的固定螺栓，将片盒装入片匣，整体移动片匣到拍摄部位，拧紧螺栓。

四、 注意事项

1. 安装时力求片匣垂直*心与球管的重合度保持一致，否则会出现一边明一边暗的现象；

2. 确保汇聚距离在 180cm 左右，以保持摄片的清晰度；

3. 注意摄片条件（kV、mA）的选择。

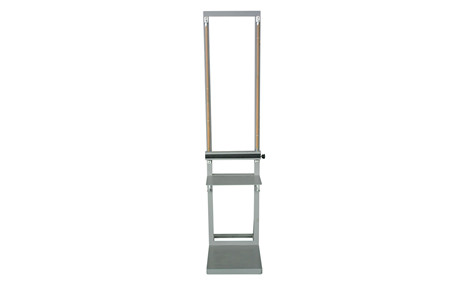

五、 结构图

六、 运输和储存环境条件

在运输或储存包装状态下，设备*须能在不超下列范围的环境条件下放置 15 周以上；

温度 -40℃～55℃；

湿度 ≤90﹪；

大气压力 500kpa～1060kpa；

储存在无腐蚀气体和通风良好的室内。

七、 维修及保养说明

1. 维修

（1）设备维修的有关规定，维修人员*须遵守。未经我方授权的维修人员，不得撤擅自

维修设备；

（2）设备维修后，使用前*须检查所有与*全有关的装置；

（3）常见故障维修方法；

（4）经常对导轨定期检查，适量加 30#机油或滑脂。

2. 保养

产品在使用过程中应注意保养，以确保产品正常工作，充分发挥其效能。

机房经常保持清洁、干燥，经常擦拭各运动轨道表面，不得有尘土和杂物；

3. 建议

（1）各运动部件与轨道的接触间隙调整，每年进行一次；

（2）产品发生故障后应由专业人员检修。
