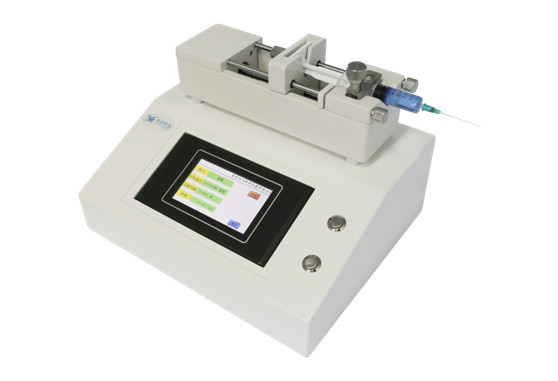

讯飞注射泵XF-101PD

规格表

注射泵类型

XF-101PD

通道数量

1

适用注射器类型

0.5ul-200ml

最*行程

140mm

每微步距离

0.000155ul

每微步注射量

0.13uL

(50mL 注射器)

流量范围

1.35pL/min-238ml/min

每微步注射距离

0.00198438um

线速度范围

0.00001583mm/s-17.33mm/s

步速范围

0.002533Step/s-6933Step/s

工作模式

推拉/单推循环

线性推力

>75lbs

控制精度

当>30%满行程时，控制误差≤±0.1%

控制及显示

4.3寸液晶多彩触摸屏

工作环境

温度 5-40℃，相对湿度<80%

电压

DC18V-DC36V

外形尺寸

250*80*55(mm)

重量

2.5kg

简介

该注射泵广泛用于化学反应注射实验、长时间动物药物注射实验及其他实验室微量注射实验等。内置4.3寸（480*272）液晶触摸屏装置，操作简单直观。可同时装卡规定范围内不同规格的注射器，适合高精度的液体注射。

概述

可选择工作模式；可从列表中选取注射器或直接输入注射器的内径参数；可直接输入注射液量；可直接输入注射流速。当所有工作参数设定完毕，点击确定按钮跳转到运行界面，按运行按钮，注射泵开始运行，可通过进度条、运行时间等参数显示运行状态。

v  工作模式

单推、单拉、单推循环

v  注射器内径

l  在列表中查找

点击选型按钮，跳转至注射器型号选择画面，该画面包含了国内外常用的注射器厂家的产品型号参数。一旦选定了某个注射器，该注射器的内径值将会自动地输入到内径显示框里。

v  注射器内径输入

若使用的注射器型号选型画面中没有，则可以通过游标卡尺测量并直接输入注射器的内径值。

v  注射容量

可以设置注射的目标容量。当达到目标值时注射泵自动停止动作。

v  流速

可设置注射的流速参数。

v  掉电记忆功能

EEPROM保存设置参数，重新上电后无需重新设置。

v  注射容量和流速单位

容量单位(mL、uL)、流速单位(mL/sec、mL/min、mL/hour、uL/sec、uL/min、uL/hour)可设置。

v  校准：通过校准程序可以得到更*确的注射参数。

安装注射器

注射器安装请参考下面XF-101PD注射器安装：


XF-101PD注射器安装示意图

第1步：连接电源DC24V;打开电源开关启动系统；

第2步：松开套筒前后锁紧旋钮，压紧注射器如上图；

第3步：上拉注射器压紧机构，压紧注射器套筒；

第4步：通过左移、右移按钮移动注射器推进机构；使之贴紧活塞。

第5步：旋紧活塞夹紧机构，压紧活塞。
