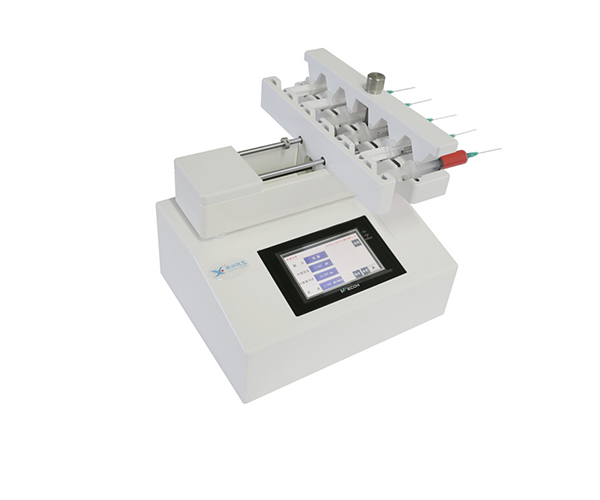

讯飞注射泵 XF-106P

1.功能简介

1)   XF-106P注射泵广泛用于化学反应注射实验、长时间动物药物注射实验、静电纺丝应用及其他实验室微量注射实验等；

2)   4.3寸（480*272像素）液晶多彩触摸屏装置，操作简单直观；

3)   注射器内径输入功能，可从列表中选择注射器或直接输入注射器内径；

4)   掉电记忆功能：系统自动保存设置参数，重新上电后无需重新设置；

5)   RS232通讯：

XF-106P技术规格表

注射泵类型

XF-106P

通道数量

6

适用注射器类型

0.5ul-60ml

*大行程

140mm

每微步距离

0.025um

每微步注射量

0.017uL(50mL 注射器)

流量范围

0.001uL/min-130.00ml/min

线速度范围

1.5um/min-135.00mm/min

工作模式

推拉/单推循环/推拉循环/分段编程

线性推力

>90N

控制精度

当>30%满行程时，控制误差≤±0.5%

控制及显示

4.3寸液晶多彩触摸屏

工作环境

温度 5-40℃，相对湿度<80%

电压

DC18V-DC36V

外形尺寸

250*80*55(mm)

重量

2.5kg

2. 概 述

XF-106P注射泵具体使用方法如下：

若要进行参数的设置、修改或查看则在开机主界面中即可进行操作。参数输入过程首先应从列表中选取注射器或直接输入注射器的内径，然后再输入其它参数（注射容量、速度等），工作过程中可随时暂停任务，且可重新设置各项参数并立即执行。

1)       模式选择

   有5种工作模式选择。分别是：单推、单拉、单推循环、推拉循环、分段编程。

2)       注射容量

可以设置并且必*设置注射的目标液量，当达到目标值时注射泵自动停止工作。有2种液量单位可供选择。

3)       流速

可以设置并且必*设置注射流速值，有6种流量单位可供选择。

4)       注射器的确定

l  从选型画面中查找

在参数设置画面中有一个选型按钮，可跳转至选型画面，当中包含了一系列常用的标准的注射器型号。一旦选中了注射器型号尺寸，程序将使用此内径值。

l  注射器参数自定义

如果使用的注射器程序列表中没有，可以自主手动输入注射器内径。

5)       通讯类型

采用RS232通信。

6)       非易失性存储

所有参数被存储在EEPORM中，系统重新上电后可以恢复到断电前状态。
