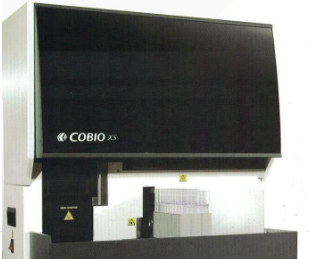

科宝科宝XL型全自动尿液分析仪

医疗器械注册证编号：国械注进20162401871

医疗器械生产企业名称：科宝智慧医疗科技（上海）有限公司

科宝XL型全自动尿液分析仪使用科宝试纸条对维生素C, 尿蛋白,潜血,酮体,白细胞,亚硝酸盐,比重,葡萄糖,尿胆元,PH值,胆红素共11个项目进行体外诊断。本仪器只适合于专业用途，不适合个人使用。

科宝XL型全自动尿液分析仪的操作简易，操作员把一瓶科宝11SYS 试纸倒入试纸抽屉，并把盛有尿样试管架放在架子移动器上，剩下的由机器自行解决。试纸会被由滚轴驱动的传送带带走，在蘸了尿液和被读取数值后，用过的试纸会被自动扔进机器左边的废条盒内，溢出的多余尿液会滴入传送带下端的废液收集盘内。

试管架跟随架子移动器从左向右移动，每个架子都在试管移动孔的门口停下，架子被送入孔里，该设备让试纸依次蘸取架子上每个试管内尿液。等架子上所有标本都被取样后，架子开始从孔内退出到试管架移动单元并向左移动，到了左边的试管架又可以进行新一轮移动。化验结果可以在滑门上的液晶显示器或者一个外接显示器上读出来。

科宝XL尿检仪是按照反射光度计的原理工作的，在读光仪内试纸被白光照射，从试纸上反射出来的光被彩色电荷耦合感应头探测到，数码影像数据开始被仪器内置的程序处理，尿成份的参数值将作为检测结果被准确计算。检测结果将和实际的日期、时间和患者个人身份档案一起被储存在科宝XL尿检仪的内存里，该内存大到足够储存10000个检测结果，储存的检测结果可以在液晶显示屏上阅读研究，也可以发到其他个人电脑上或在外接打印机上打印出来。

主要部件

外部部件：

维修门：在设备的右上端，它可以用作为配件附上的钥匙打开。 液晶显示屏：门的右上方的触摸屏是用来和操作器连接的。 试纸盒：盛着未使用的试纸，在右面带有“LOAD”字样标签处。

废条盒：使用过的试纸会掉入这个在设备左边的盒里。

开关按钮：设备右边的红色按钮。

电源连接器：电源连接线应该连接到后面一排接线插座的左面。

通讯端口：RS-232口、USB口和局域网插口在后挡板的右边。 试管架移动单元：在设备前端可附加装置，它用于传输试管架。

内部部件：

传输单元：三支橡胶传送带负责传送试纸通过整个检测过程。

送料单元：送料器把试纸放到传输器上。

试纸盛装盒：该盘盛着试纸去接受测量，它位于试纸盒的后面它是给料单元的一部份。  分拣单元：试纸在分拣单元等候上一张试纸通过蘸尿样阶段。

机械手单元：机械手把试纸送入试管蘸取尿液。

测量头单元：测量头测量试纸上的色差变化。
