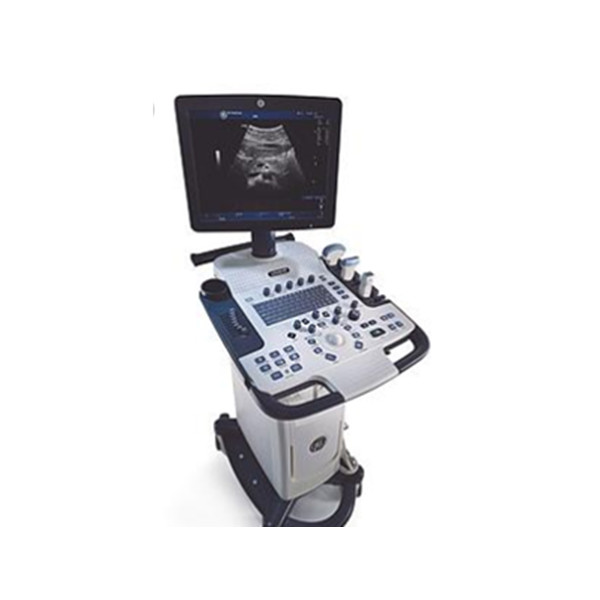

GE超声诊断仪 LOGIQ v3

苏械注准20192060735

超声诊断仪 LOGIQ V3工作原理

医疗超声波图像是由计算机创建的，是机械高频波应用于换能器后对其传输和接收过程进行的数字记忆。 机械超声波通过身体传播，在密度发生变化的地方产生回波。 例如，在人体组织中，信号从脂肪组织区域进入肌肉组织区域的位置会形成回波。 回波返回到换能器，并在那里还原为电信号。

几条模拟电路和数字电路（包含设有许多频率和时间响应选项的滤波器）对这些回波信号进行高倍放大和处理，将高频电子信号转换成为一系列数字图像信号，然后保存到存储器中。 一旦存储到存储器里，图像可以在图像显示器上实时显示。 所有信号传输、接收和处理特性由主机控制。 通过在系统控制面板中选择不同的选项，用户可以改变系统的特性和功能，从而获得从产科检查到外周血管检查的广泛应用范围。

换能器是精*的固态设备，可以提供多种图像格式。 数字设计和固态部件的使用使得成像性能高度稳定一致，将维护要求降到*低。 计算机控制的精*设计提供了一个具有广泛特性和功能的系统，其用户界面友好并易于使用。

GE医疗 超声诊断仪 LOGIQ V3注意事项

GE V3 超声诊断仪 LOGIQV3超声波系统不能用于眼部或任何可能导致声束穿过眼睛的情况。

GE医疗 超声诊断仪 LOGIQ V3使用说明

GE V3 超声诊断仪是一种常规用途的超声成像与分析系统，可提供数字化采集、处理和显示功能，临床应用包括：腹部、产科、妇科、小器官、血管/外周血管、成人头部、儿科、肌肉骨骼、经颅、新生儿头部、经阴道、泌尿、心脏、经直肠和穿刺活检。

商品参数

显示器：≥１５英寸高清晰度彩色ＬＥＤ显示器

探头接口：２

频率：宽频、变频探头，可视可调*心频率范围１．７－１３ＭＨｚ

回放重现：灰阶图像回放≥５０００帧、回放时间≥６０秒

增益调节：Ｂ／Ｍ／ＣＦ／Ｄ可独立调节，ＴＧＣ调节≥８段

扫描深度：超声系统***大探查深度≥３３ｃｍ
