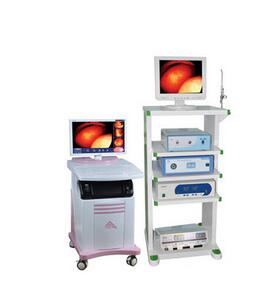

宫腔镜医学影像工作站(豪华电切型) TR3000C

药（械）准字：苏食药监械(准)字2014第2210224号

型号：TR3000C

发货周期： 1-3工作日

产品保修： 12个月（含）以上

售后服务： 021-68413769

一、性能参数

1、松下KS822系列高清CCD摄像机采用国际的视频处理技术，1/2高分辨率彩色CCD，人性化防水设计，提升宫腔镜图像品质，提供色彩自然，无闪烁，高清晰检查图像。

2、支持多种信号输入，Video,S-video模拟视频信号，RGB分量，DICOM数字信号。

3、采用国际的企业级大型数据库及图像处理软件，提供强大的图像处理功能：图像采集、冻结、录像、图像处理、标注、增强，以及专业的病历管理功能：病历存储、查找、备份、刻录。

4、高配置电脑，提供高速稳定的运行系统。

5、产品具有自主知识产权，拥有国家发明，

6、软件具有自主知识产权，已取得软件著作权证书和软件检测报告。

7、企业已通过ISO9001和ISO13485质量管理体系认证。

8、产品已通过GB9706.1产品安全认证。

9、企业已通过GB/T24001-2004和GB/T28001-2001国际环境和认证。

技术参数:

1、单晶片摄像系统

1.1高清晰内窥镜CCD 摄像机

1.1.1 TV系统制式：PAL

1.1.2 图像传感器：1/2英寸行间转移感光度CCD

1.1.3 像素：752（H）*582（V）

1.1.4 扫描系统：625线，52场，25帧

1.1.5 同步系统：内同步

1.1.6 视频输出：BNC插座*2，1.0V【P-P】混合视频/ 75Ω

Y/C（S-VIDEO），S端子插座*1，Y：0.7 V【P-P】照度电平/75Ω Y：0.3V【P-P】照度电平/75Ω

   1.1.7 照明：F1.4时3 L ux

   1.1.8 信噪比：＞50dB

   1.1.9 水平解析度：480线

   1.1.10白平衡：ATW自动跟踪白平衡，AWC自动白平衡控制，  手动控制

2、高亮度冷光源

1、采用双灯、双光输出口结构，切换方便，确保检查和手术顺利进行。

2、采用国际先进的组合一体卤钨灯作为发光体，色温恒定，亮度高。

3、采用开关电源，电源效率高，节能效果好，工作稳定

4、亮度连续可调。

5、电源电压：～ 220V 50HZ

6、输入功率：≤470W

7、卤素灯色温：3200K

8、卤素灯功率： 250W

9、像平面照度：2500000LX

3、宫腔检查镜

3.1采用德国进口光学玻璃、光纤和光锥，结合不锈钢材料，制造。

3.2新型光学系统，视场角大、分辨率高，视野清晰，

3.3窥镜内带方向标，蓝宝石镜头，磨损。

   3.4 手术器械采用进口不锈钢板材整体加工，防腐性能好，表面无镀层装饰

3.5 独特的22°弯管镜，使医生更易于寻找宫腔内左右输卵孔。

3.6 Φ6.4超细外径，更易于插入。

3.7 镜管前端外径：Φ6.4mm

3.8 视场角：60°/45

3.9 视向角：22°

3.10 分辨率：9Lp/mm

3.11 放大倍率：1.5x

3.12器械通道：Φ2.3mm

3.13 注流通道：Φ0.9mm

3.14 工作长度：≥165mm

3.15 景深：1-70mm

3.16 器械：软性活剪钳、软性剪刀、软性取环钳

4、宫腔电切镜

4.1、镜体外径：Φ3/Φ4mm

4.2、视场角：60°

4.3、视向角：12°

4.4、分辨率：9 Lp/mm，工作距离10mm

4.5、放大倍率：1.5，工作距离10mm

4.6、目镜罩外径：Φ32mm

4.7、内窥镜工作长度：300mm

4.8、内窥镜观察景深范围：1-100mm

4.9、插入外径：≤Φ9mm

4.10、操作器工作长度：180mm

4.11、手术电极行程：22mm

5、腔镜灌注泵

  5.1压力设定范围：15-40mmHg

  5.2流量设定范围：0.1-1.0L/min

  5.3额定功率：100W

  5.4运行方式：间歇/连续运行

6、宫腔镜医学影像工作站

6.1专业的内窥镜图像处理软件，WINXP操作系统，病例录入，

动态影像的显示，图片采集、动态录像，电影回放，逐帧显

示，图像处理，文字标记，报告编辑和打印，病例存储和检

索，病例管理、备份、刻录，可通用于各其类内窥镜。

6.2硬件系统：高性能计算机，INTEL高速处理器、2G以上内存，500G以上硬盘、17寸医疗液晶显示器、USB视频采集卡、照片级彩色喷墨打印机5.3 显示器：17寸医用液晶显示器

　　　6.3医疗级医用ABS仪器台车，人体工程学设计，精美大方。
